Dowel Bar (Beton Kayma Donatısı) Nedir?
Beton yollar, havalimanı pistleri ve ağır yük altındaki endüstriyel zeminler, devasa ağırlıklara ve çevresel değişimlere karşı koymak zorundadır. Bu yapıların uzun ömürlü olmasını sağlayan, yüzeyin altında gizlenmiş en kritik bileşenlerden biri Dowel Bar, yani Türkçesiyle Beton Kayma Donatısıdır (veya Dübel Çubuğu). Bu makalede, dowel barların ne işe yaradığını, nasıl uygulandığını ve modern inşaat projelerindeki hayati önemini detaylıca inceleyeceğiz.
1. Dowel Bar (Beton Kayma Donatısı) Nedir?

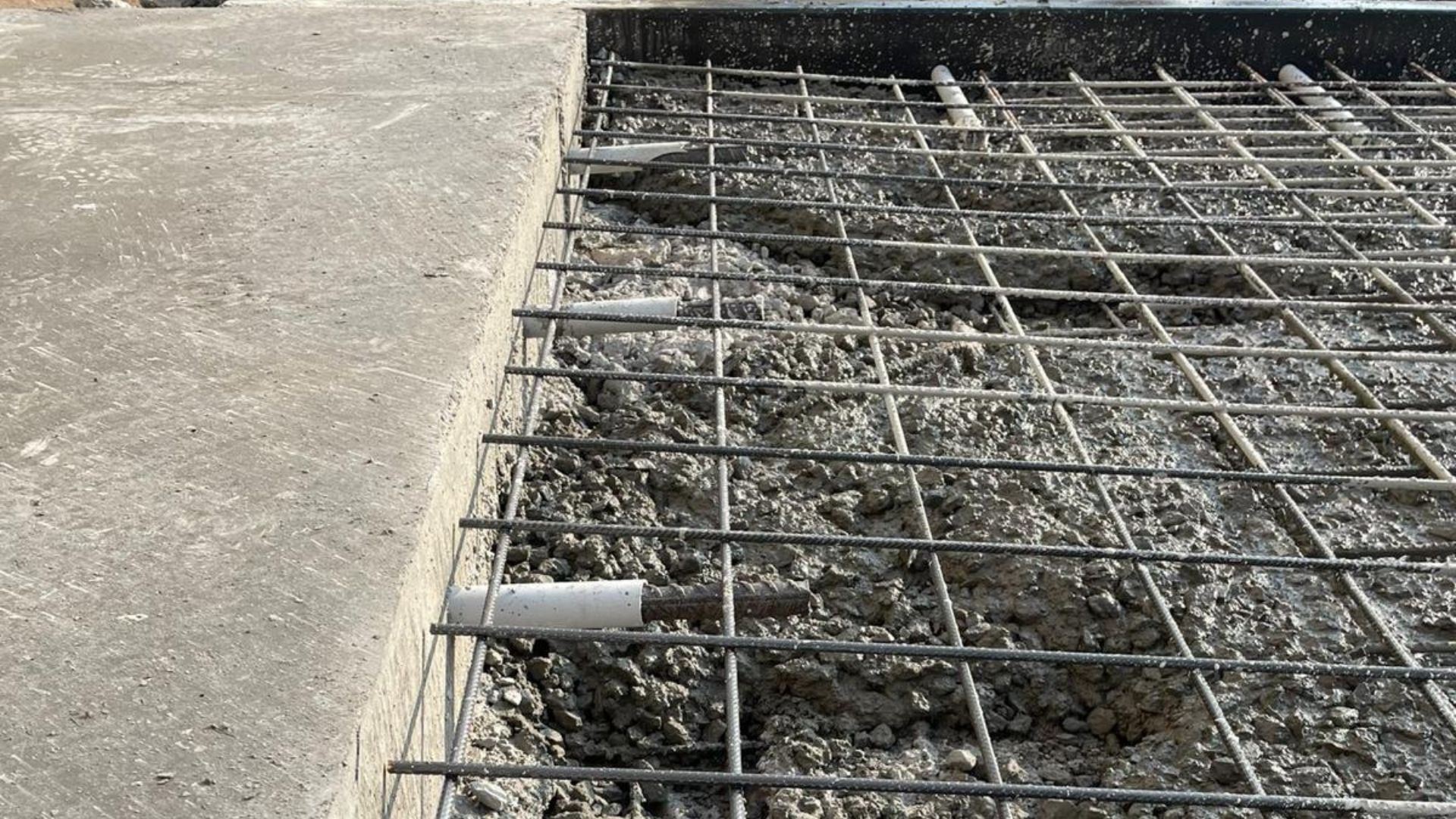

Dowel Bar
Dowel bar, beton plakalar arasındaki enine derzlere (genleşme ve daralma derzleri) yerleştirilen, pürüzsüz yüzeyli, genellikle silindirik çelik bir çubuktur. Bu donatının temel amacı, beton plakaların bir bütün olarak hareket etmesini sağlarken, ağır yükleri bir plakadan diğerine güvenli bir şekilde aktarmaktır.
Havalimanı pistlerinde kullanılan bir Gomaco GP-2600 gibi dev makinelerin döktüğü betonların uzun yıllar bozulmadan kalması, bu küçük ama etkili çelik barlara bağlıdır.
2. Dowel Bar’ın Çalışma Prensibi: Yük Aktarımı ve Dilatasyon
Beton, sıcaklık değişimlerine bağlı olarak genleşir ve büzülür. Bu hareketleri kontrol altına almak için beton belirli aralıklarla kesilerek “derzler” oluşturulur.
Yük Aktarım Mekanizması
Bir uçak tekerleği veya ağır bir tır, bir beton plakanın kenarına geldiğinde, o plakayı aşağı doğru iter. Eğer plakalar arasında bir bağlantı yoksa, yükün olduğu plaka çökerken diğeri sabit kalır. Bu durum “basamaklanma” (faulting) denilen arızaya yol açar. Dowel bar, bu dikey yükü yanındaki plakaya ileterek her iki plakanın aynı seviyede hareket etmesini sağlar.
Serbest Hareket (Dilatasyon)
Dowel barların bir ucu genellikle betonla tam kaynaşırken, diğer ucu serbest hareket edebilecek şekilde tasarlanır (yağlanarak veya plastik başlıklar kullanılarak). Bu sayede beton plakalar yatay yönde genleşip büzülürken birbirlerine zarar vermezler.
3. Beton Kayma Donatısı Neden Kullanılır? (Avantajlar)
Dowel bar kullanımı, bir mühendislik tercihinden ziyade ağır yük taşıyan sahalar için bir zorunluluktur. Sağladığı temel avantajlar şunlardır:
- Pürüzsüz Sürüş Yüzeyi: Plakalar arasındaki kot farkını (basamaklanmayı) önleyerek konforlu ve güvenli bir sürüş/iniş sağlar.
- Çatlak Kontrolü: Derz kenarlarında oluşabilecek gerilmeleri azaltarak betonun ömrünü uzatır.
- Bakım Maliyetlerini Azaltır: Derz bozulmalarını engellediği için uzun vadede onarım ihtiyacını minimize eder.
- Yük Kapasitesini Artırır: İnce beton tabakaların bile daha ağır yükleri taşımasına yardımcı olur.
4. Dowel Bar Çeşitleri ve Malzeme Özellikleri
Projenin gereksinimlerine göre farklı tipte dowel barlar tercih edilebilir:
Epoksi Kaplı Dowel Barlar
En yaygın kullanılan türdür. Çelik çubuklar korozyona (paslanmaya) karşı epoksi ile kaplanır. Özellikle kışın buz çözücü tuzların kullanıldığı yollar için idealdir.
Paslanmaz Çelik Dowel Barlar
Maliyeti daha yüksektir ancak korozyon direnci maksimumdur. Çok uzun ömürlü (75-100 yıl) projelerde tercih edilir.
Fiber Takviyeli Polimer (GFRP) Seçenekleri
Manyetik alan istenmeyen (bazı radar istasyonları veya özel tesisler) projelerde çelik yerine kompozit dowel barlar kullanılabilir.
5. Uygulama Alanları: Havalimanlarından Endüstriyel Tesislere
Dowel bar kullanımı şu alanlarda kritiktir:
- Havalimanı Pist, Apron ve Taksi Yolları: Tonlarca ağırlığındaki uçakların dinamik yüklerini karşılamak için.
- Otoyollar ve Bölünmüş Yollar: Ağır araç trafiğinin olduğu bölgelerde yol konforunu korumak için.
- Endüstriyel Zeminler: Lojistik depolar ve fabrikalarda forklift ve raf sistemlerinin yüklerini dengelemek için.
- Limanlar ve Konteyner Sahaları: Vinçlerin ve konteyner istif makinelerinin yüksek basıncı altında zemini korumak için.
6. Dowel Bar Yerleştirme Teknikleri: Manuel ve Otomatik (DBI)
Havalimanı veya yol inşaatında dowel barlar iki şekilde yerleştirilebilir:
- Dowel Basket (Sepet) Sistemi: Beton dökülmeden önce barların yerleştirildiği tel kafes düzeneğidir. Beton bu sepetlerin üzerine dökülür.
- Dowel Bar Inserter (DBI): Gomaco gibi gelişmiş beton finişerlerinin üzerine monte edilen bir mekanizmadır. Taze beton dökülürken, makine barları otomatik olarak betonun içine, doğru derinliğe ve aralığa titreşimle yerleştirir. Bu yöntem, hızı ve hassasiyeti artırır.
Sonuç
Dowel Bar (Beton Kayma Donatısı), beton kaplama teknolojisinin görünmez ama en hayati parçasıdır. Yolların ve pistlerin sadece birer beton yığını değil, yıllarca güvenle hizmet veren mühendislik yapıları olmasını sağlarlar. Doğru malzeme seçimi ve hassas uygulama, altyapı projelerinin başarısında anahtar rol oynar.
Sıkça Sorulan Sorular (SSS)
Dowel bar ile Tie-bar (Bağlantı Çubuğu) arasındaki fark nedir? Dowel bar yük aktarımı ve serbest hareket içindir (enine derzlerde kullanılır); Tie-bar ise plakaların birbirinden ayrılmasını önlemek için sabitlenmiş nervürlü barlardır (boyuna derzlerde kullanılır).
Dowel barlar hangi aralıklarla yerleştirilir? Genellikle standart 30 cm aralıklarla ve beton kalınlığının tam ortasına gelecek şekilde yerleştirilir.
Çubuklar neden pürüzsüzdür? Betonun plakalar halinde serbestçe genleşip büzülmesine izin vermek için pürüzsüz yüzey (ve yağlama) tercih edilir.
